Izazov: Precizno merenje složenih i oštećenih cevi i opreme u vrućim, skučenim uslovima rafinerije, kako bi se osmislila, proizvela i instalirala prilagođena rešenja za popravku što je brže moguće.
Rešenje: Artec Leo, Artec Studio, Geomagic Design X, SOLIDWORKS
Rezultat: Skeneri sa submilimetarskom preciznošću sada omogućavaju brzo prikupljanje podataka, njihovo deljenje u oblaku sa inženjerima, i korišćenje za izradu stega prilagođenih cevima koje je potrebno popraviti. Ovaj brzi proces je šest puta brži od ručnog merenja, čime se obezbeđuje kontinuitet rada postrojenja i minimiziraju skupi neplanirani zastoji.
Zašto Artec 3D?: Zahvaljujući robusnom i ultra-kompaktnom dizajnu, Artec Leo je idealan za skeniranje u skučenim industrijskim prostorima. Artec Studio omogućava besprekornu obradu podataka, dok Artec Cloud omogućava tehničarima trenutnu razmenu skeniranih podataka sa udaljenim partnerima za dizajn i proizvodnju prilagođenih delova.
Većinu vremena ostaje neprimećeno, ali naš svet je prekriven milionima milja cevi koje prenose ključne resurse iz postrojenja i rafinerija do korisnika. Tek kada dođe do problema u mrežama nafte i gasa, one dospevaju na naslovne strane, često izazivajući štetne posledice po reputaciju operatera.
Curenja izazivaju ekološke probleme, narušavaju poverenje korisnika, a u nekim slučajevima dovode i do neplaniranih zastoja. Cevima se svakodnevno prenose resursi vredni milione dolara, pa su incidenti izuzetno skupi – a kod popravki je vreme od presudnog značaja.
Kako bi izbegli takve katastrofe, operateri gasovoda i naftovoda obično obustavljaju rad svakih 2-3 godine radi održavanja. Međutim, između ovih redovnih pregleda, cevi su podložne oštećenjima usled korozije, erozije ili pucanja. U takvim situacijama na scenu stupaju specijalizovani pružaoci usluga, poput kompanije Team, Inc.
Team, Inc. pruža usluge inspekcije i popravke koje omogućavaju klijentima da provere integritet sistema, sprovedu preventivno održavanje i izvrše popravke kako bi njihova sredstva ostala operativna. Dok većina industrije i dalje ručno meri oštećene cevi, Team, Inc. je krenuo drugačijim putem: usvojili su Artec Leo kako bi merili i popravljali oštećene delove sa dosad neviđenom brzinom i preciznošću.
Eliminisanje skupih grešaka
Iako je kompanija bazirana u Hjustonu, Teksas, Team, Inc. posluje u više od 20 zemalja i pruža usluge industrijama od energetike do aeronautike, čime se pozicionira kao globalni pružalac inženjerskih rešenja u pravom smislu te reči.
Međutim, donedavno su njihove usluge popravke u toku rada još uvek zavisile od merenja pomoću čeljusti. Prema rečima Adama Tislthvejta, potpredsednika za usluge u toku rada, ručno merenje nije bilo samo dugotrajno, već i veoma rizično. Mreže cevi često sadrže složene uglove koje je teško proceniti golim okom, dok se dimenzije zapisane na papiru i poslate fotografijom lako mogu pogrešno protumačiti.
Delovi za popravku su skupi za proizvodnju, pa su greške u proizvodnji veoma skupe. Još važnije, takvi problemi utiču na rokove popravke. Upravo je taj rizik podstakao Team, Inc. da digitalizuje svoj radni proces. U početku su njihovi inženjeri pokušavali da mere cevovode koristeći žičane, ciljno orijentisane 3D skenere. Međutim, primena i uklanjanje ciljanih nalepnica bila je nezgodna u uslovima rafinerije, a u nekim slučajevima, toplotna izmaglica je iskrivljavala rezultate.

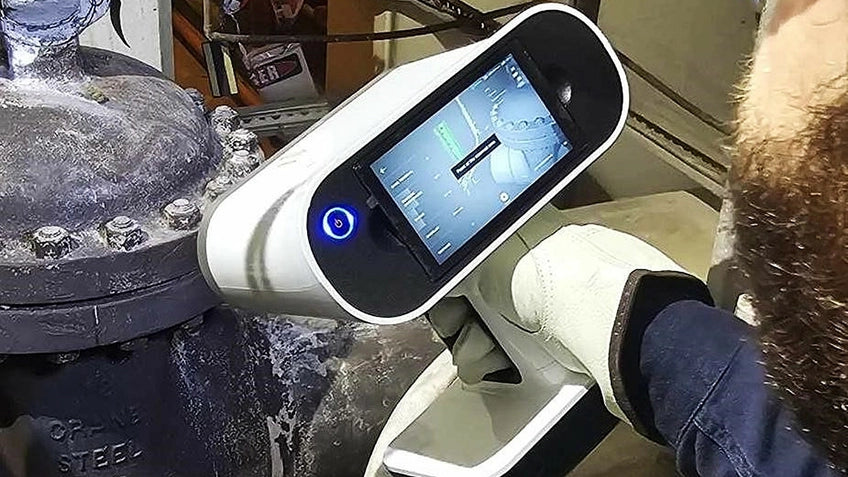

Zbog toga su se obratili američkom partneru sa zlatnim sertifikatom Artec-a, kompaniji GoEngineer, koja ih je opremila Artec Leo skenerom. Tehničari Team, Inc.-a do tada su uvek merili ručno i nikada nisu koristili 3D skeniranje. Međutim, zahvaljujući funkcionalnosti „klikni za skeniranje“, brzo su savladali upotrebu uređaja i počeli sa terenskim radom nakon samo nekoliko sati obuke.
Izdržljiv, prenosiv, precizan i izuzetno jednostavan za upotrebu, Artec Leo se savršeno uklopio u radni proces kompanije Team, Inc., otklanjajući sve preostale sumnje i omogućavajući prilagođavanje stega za curenje bez grešaka.
„Kod nekih korodiranih cevi pretpostavili biste da prave ugao od 90°, ali zapravo je to 92°,“ objašnjava Tislthvejt. „Ako bismo pokušali da prisilno postavimo stegu, moglo bi doći do otkazivanja cevi, što bi predstavljalo bezbednosni problem. Sada, ako ugao nije baš 'savršeno prav', možemo to uhvatiti 3D skeniranjem i uključiti u dizajn, tako da stega odmah savršeno odgovara.“
Projektovanje cevovoda u cloudu
Čak i kada pažljivo snimaju, Team, Inc. sada može da digitalizuje 1 m² cevi za manje od sat vremena – značajna ušteda u odnosu na ranije skiciranje koje je trajalo 5-6 sati – ali to nije jedina prednost.
Njihovi inženjeri započinju proces hvatanjem i poravnavanjem podataka u softveru Artec Studio. Funkcija Autopilot automatizuje proces odabirom najboljih algoritama, dok registraciju, poravnavanje i smanjenje veličine fajlova kombinuje u jedan korak. Poslednji korak je posebno važan za radni proces Team, Inc., jer smanjuje veličinu fajlova prilikom izvoza mreže i olakšava deljenje podataka putem Artec Cloud-a.
„Ranije smo beležili dimenzije, fotografisali stranice i slali ih inženjerima koji su rekonstruisali geometriju u SOLIDWORKS-u. Ovi prelazi stvarali su mogućnosti za greške i povećavali troškove lošeg kvaliteta,“ rekao je Tislthvejt. „Sada, zahvaljujući Artec Cloud-u, možemo da otpremimo podatke direktno sa terena i podelimo ih sa kolegama u kancelariji, koji odmah započinju rad na popravkama.“
Za potrebe popravke, modifikacije i pretvaranje skeniranih podataka u CAD modele za dizajn stega u SOLIDWORKS-u, inženjeri u bazi koriste Geomagic Design X. Napredni alati za obrnuti inženjering u ovom softveru idealni su za brzo iteriranje postojećih dizajna proizvoda. Ipak, kompanija i dalje traga za još bržim metodama za kreiranje prilagođenih stega za popravke.
„Trudimo se da identifikujemo nove načine za povećanje efikasnosti u radu sa softverom – kako kroz internu obuku, tako i uz podršku našeg partnera GoEngineer,“ dodao je Tislthvejt. „Posebno istražujemo metode obrade skenova koje bi mogle da daju iste rezultate na efikasniji način.“
Brže izvođenje hitnih popravki
Svi tehničari kompanije Team, Inc. u Sjedinjenim Državama sada imaju pristup Artec Leo skeneru, koji koriste za prikupljanje podataka na udaljenim lokacijama, a zatim te podatke šalju u postrojenja širom globalne mreže kompanije. Trenutno deljenje 3D skenova ne samo da je olakšalo ispunjavanje tipičnih rokova za izradu stega od 1-2 dana, već im je omogućilo i da izgrade bazu snimljenih dizajna koja se može ponovo pregledati radi osiguranja kvaliteta.
Zatim, tu su i prednosti prenosivosti. Jedinstvena bežična „sve u jednom“ konfiguracija Artec Leo skenera omogućava njegovo korišćenje bilo gde u svetu, dok se skenirani podaci mogu odmah deliti putem WiFi-ja. Ova mogućnost gotovo trenutnog deljenja mernih podataka omogućila je kompaniji Team, Inc. da ubrza proizvodne procese i odgovori na hitne potrebe klijenata brzinom bez presedana.
Međutim, njihov besprekorno integrisani radni proces deljenja podataka između više lokacija konstantno se unapređuje, dok traže nove načine za popravku kritične opreme svojih klijenata. Tislthvejt ističe da je 3D skeniranje složenih geometrija već postalo neizostavni deo rada, a s obzirom na to koliko je Leo jednostavan za upotrebu, moguće je da će pronaći primenu i u drugim segmentima poslovanja kompanije Team, Inc.
„Naši tehničari su posebno zadovoljni ovom tehnologijom,“ zaključio je Tislthvejt. „Jedva čekaju priliku da koriste 3D skenere – oduševljeni su brzinom, praktičnošću i preciznošću!“
